Frånskiljare med brytkammare gör det möjligt att lokalisera fel genom sektionering. Därmed kan man snabbt sätta in resurser för avhjälpande. Brytkammaren tillåter att man sluter mot last ett flertal gånger utan att den förlorar i prestanda. Frånskiljaren är framtagen och provad tillsammans med ABB's fjärrstyrda motormanöverdon.

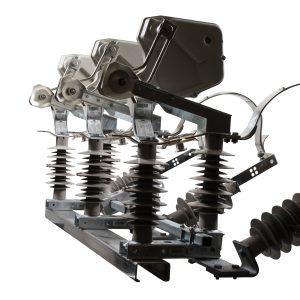

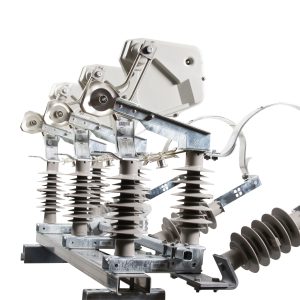

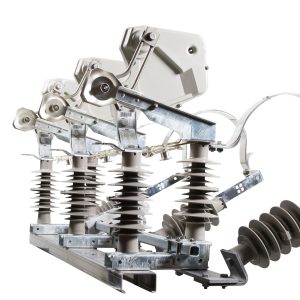

På lastfrånskiljare UFG2441-K5, har brytpiskan ersatts av en brytkammare NPAK5. Brytkammaren är "torr", d.v.s. brytmedlet är luft i stället för olja. Den uppfyller kraven enligt internationell standard IEC 129 och SS 428 12 00 och i tillämpliga delar IEC 265-1 (lastfrånskiljare). UFG2441-K5 har en brytförmåga på 630 A, 100 gånger vid cos=0,7o (12 och 24 kV). Slutarkapacitet ligger på 8 kA.
TEKNISK DATA
| |
UFG2441-K5 |
| Driftspänning Un |
24 kV |
| Märkström In |
630 A |
| Termisk ström Ith 1s |
20 kA |
| Dynamisk ström Idyn |
40 kA |
| Brytförmåga 100 ggr. vid cos=0,7o |
|
| 12 kV |
400 A |
| 24 kV |
630 A |
| Slutförmåga 20 ggr. |
8 kA |
| Krypsträcka |
740 mm |
| Vikt, frånskiljare |
49 kg |
| Vikt, manöverrör |
11 kg |
| Vikt, handmanöverdon |
13 kg |
| E-nr |
06 354 51 |
För att ytterligare skydda lastfrånskiljaren kan denna utrustas med inbyggd ventilavledare.
Tillbehör
| Typ |
E-nr |
Benämning |
| UFG2441-K5/MWK 10 |
06 354 38 |
Med ventilavledare för 12 kV-system |
| UFG2441-K5/MWK 20 |
06 354 39 |
Med ventilavledare för 24 kV-system |
